ASME ディッシュヘッドのサプライヤーとして、これらのコンポーネントの高性能と品質を確保することが最も重要です。 ASME ディッシュヘッドは、化学、食品および飲料、石油およびガスなどのさまざまな業界で広く使用されており、圧力容器の安全性と効率において重要な役割を果たしています。 ASME ディッシュヘッドの性能の監視は、設計評価、材料検査、使用中の監視を組み合わせた多面的なプロセスです。
設計評価
ASME ディッシュヘッドの性能を監視する最初のステップは、設計段階から始まります。適切に設計された皿型ヘッドは、長期にわたるパフォーマンスの基礎となります。 ASME ディッシュヘッドを設計するときは、ASME ボイラーおよび圧力容器規定に厳密に従う必要があります。この規定は、皿状ヘッドを含む圧力容器コンポーネントの設計、製造、検査に関する詳細なガイドラインを提供します。
たとえば、コードでは、動作圧力、温度、容器の直径に基づいて最小厚さの要件が指定されています。これらのガイドラインに従うことで、皿頭が内圧に耐えられる十分な強度を確保できます。さらに、設計では、容器内の流体またはガスの種類、腐食の可能性、予想される耐用年数などの要素も考慮する必要があります。
当社では、高度なコンピューター支援設計 (CAD) および有限要素解析 (FEA) ソフトウェアを使用して、さまざまな動作条件下での皿頭の応力分布と変形をシミュレーションすることがよくあります。これらのツールを使用すると、設計の潜在的な弱点を特定し、製造前に必要な調整を行うことができます。たとえば、皿頭の特定の領域に過度の応力集中があることが FEA で示された場合、その領域の形状や厚さを変更して性能を向上させることができます。
材料検査
ASME ディッシュヘッドの製造に使用される材料の品質は、その性能に影響を与えるもう 1 つの重要な要素です。サプライヤーとして、当社は信頼できる認定サプライヤーから材料を調達しています。材料を使用する前に、ASME 要件に準拠していることを確認するために一連の検査を実施します。
一次検査の 1 つは化学組成分析です。当社では分光分析などの技術を使用して、材料の正確な化学組成を決定します。化学組成はディッシュヘッドの機械的特性と耐食性に大きな影響を与える可能性があるため、これは重要です。たとえば、鋼の炭素含有量が高いと強度は高まりますが、腐食しやすくなります。
化学成分分析の他に機械的特性試験も行っております。これらの試験には、引張試験、硬度試験、衝撃試験が含まれます。引張試験では、材料が破損するまでに耐えられる最大応力を測定し、硬度試験では、材料のへこみに対する耐性を評価します。衝撃試験では、突然の負荷条件下での材料のエネルギー吸収能力を評価します。これらのテストを実施することで、その材料が意図された用途に必要な強度と靭性を備えていることを確認できます。
また、材料に亀裂、気孔、介在物などの表面欠陥がないか検査します。これらの欠陥は応力集中源として機能し、ディッシュヘッドの性能と安全性を低下させる可能性があります。当社ではこれらの欠陥を検出するために、超音波検査、磁粉検査、X線検査などの非破壊検査（NDT）方法を使用しています。超音波検査は高周波音波を使用して内部欠陥を検出しますが、磁粉検査は強磁性材料の表面および表面近くの欠陥を検出するために使用されます。一方、放射線検査では、X 線またはガンマ線を使用して材料の内部構造の画像を作成します。
サービス中の監視
ASME ディッシュヘッドが設置され、稼働したら、長期的なパフォーマンスを保証するために継続的な監視が不可欠です。サービス内監視に使用できる方法がいくつかあります。
最も一般的な方法の 1 つは目視検査です。定期的な目視検査は、腐食、変形、漏れなどの明らかな損傷の兆候を検出するのに役立ちます。検査員は、さびの斑点、膨らみ、亀裂など、皿頭の外観の変化を調べます。目視検査は通常、計画されたメンテナンス間隔中に実行され、ディッシュヘッドの状態に関する貴重な情報が得られます。
もう 1 つの重要な稼働中の監視方法は、圧力と温度の監視です。容器内の圧力と温度を継続的に監視することで、ディッシュヘッドの性能に影響を与える可能性のある異常な動作状態を検出できます。たとえば、圧力が設計限界を超えると、皿状ヘッドに過剰な応力が生じ、故障につながる可能性があります。同様に、高温も材料の強度を低下させ、腐食のリスクを高める可能性があります。
ひずみゲージを使用して皿頭の変形を監視することもできます。ひずみゲージは、皿頭の表面に取り付けられる小さなセンサーです。材料のひずみや変形を測定し、応力レベルに関するリアルタイムの情報を提供します。ひずみデータを分析することで、皿頭の過度のストレスや疲労の兆候を検出できます。
これらの方法に加えて、音響放射モニタリングを使用して、ディッシュヘッド内の亀裂やその他の欠陥の存在を検出することもできます。アコースティックエミッションは、材料が変形または損傷を受けるときに弾性波が放射される現象です。音響センサーを使用することで、これらの波を検出し、分析して、損傷の場所と重大度を判断できます。
ASMEディッシュヘッドの種類とその性能モニタリング
ASME ディッシュヘッドにはいくつかのタイプがあり、それぞれに独自の特性とパフォーマンス監視要件があります。

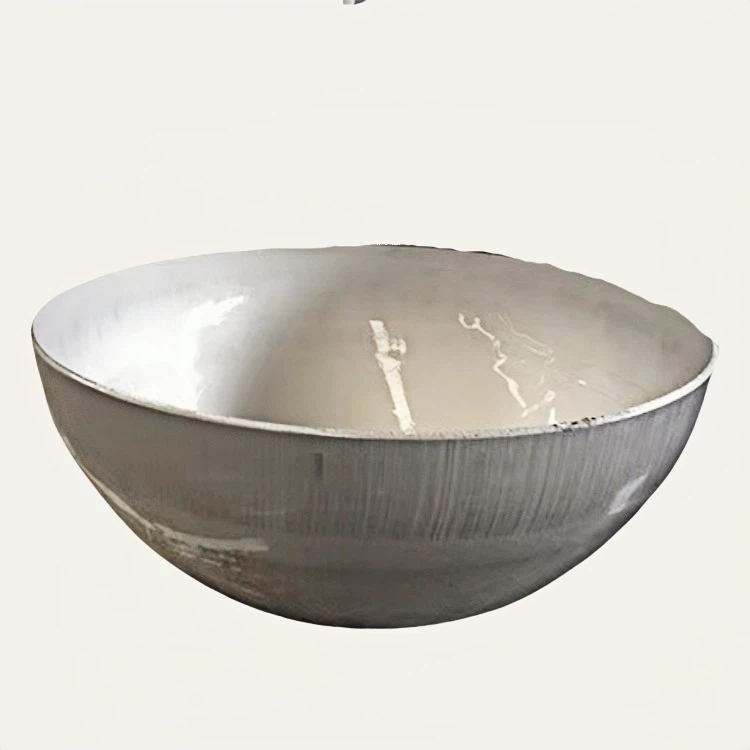

半球ヘッド ASME コード
半球型ヘッドは、重量に対する強度の比が優れていることで知られています。比較的薄い壁で高い内部圧力に耐えることができます。のパフォーマンスを監視する場合、半球ヘッド ASME コード、ヘッドとシェルの間の接合部の応力分布には特別な注意を払う必要があります。この領域は、特に高圧条件下では応力が集中しやすいです。通常の FEA 解析を使用してこの接合部の応力レベルを監視でき、目視検査により亀裂や変形の兆候を検出できます。
ASME フランジおよびディッシュヘッド
ASME のフランジ付きヘッドと皿状ヘッドは圧力容器で広く使用されています。フランジは、ヘッドをシェルに接続する便利な方法を提供します。これらのヘッドを監視するときは、フランジ接続の完全性を確認する必要があります。これには、ボルトが適切に締め付けられているか、ガスケットの状態、漏れの兆候がないかどうかの確認が含まれます。さらに、他のタイプの皿頭と同様に、頭の皿型部分の応力と変形を監視する必要があります。詳細については、ASME フランジおよびディッシュヘッド、提供されたリンクにアクセスできます。
ASME タンク ヘッド
ASME タンク ヘッドは、貯蔵タンクやその他の大型容器で使用されます。これらのヘッドは、長期にわたる静荷重や腐食などの環境要因にさらされることがよくあります。のパフォーマンス監視ASME タンク ヘッド特にタンクが腐食性物質にさらされる場所では、定期的な腐食検査を含める必要があります。さらに、タンクの沈下と変形を監視することは、タンクヘッドの適切な性能を確保するのにも役立ちます。
結論
ASME ディッシュヘッドの性能の監視は、設計評価、材料検査、使用中の監視を含む包括的なプロセスです。 ASME ボイラーおよび圧力容器規格に従い、高度なテストおよび監視技術を使用することで、これらの重要なコンポーネントの高品質で信頼性の高いパフォーマンスを保証できます。
高品質の ASME ディッシュヘッドを市場にお持ちの場合、または当社の製品および性能監視サービスに関する詳細情報が必要な場合は、調達に関するご相談についてお気軽にお問い合わせください。当社は、お客様の圧力容器のニーズに最適なソリューションを提供することに尽力しています。
参考文献
- ASME ボイラーおよび圧力容器規定、米国機械学会。
- 『圧力容器設計マニュアル』デニス・R・モス著。
- 米国非破壊検査協会による「非破壊検査ハンドブック」。
